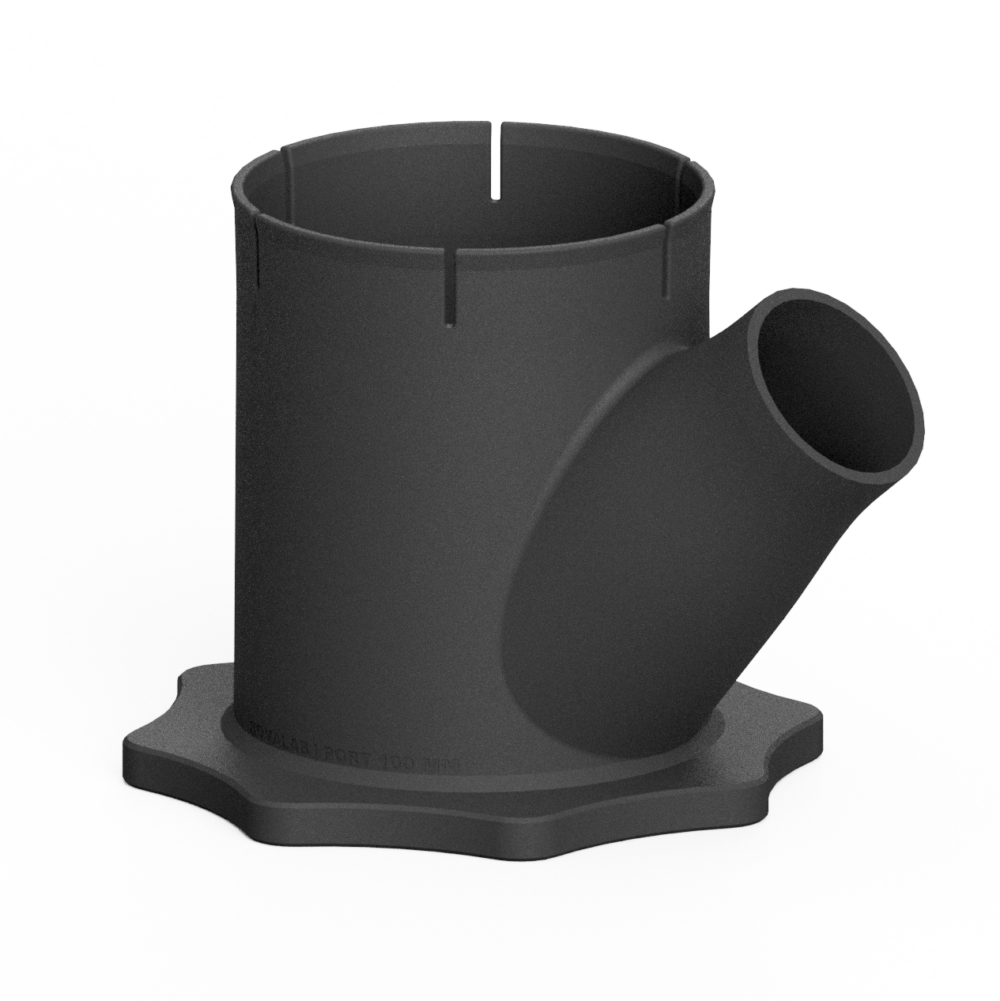

Szybkozłącze magnetyczne Port Y | Rozdzielacz osłony Felder Hammer
Magnetyczne złącze przeciwpyłowe w wersji PORT z rozdzielaczem Y to rozwiązanie dedykowane do maszyn stolarskich, w szczególności pił stołowych. Zostało zaprojektowane, aby radykalnie usprawnić system odpylania poprzez integrację dwóch punktów odciągu w jednym, błyskawicznie podłączanym porcie.
Standardowy port magnetyczny został tu rozbudowany o dodatkowe przyłącze (rozdzielacz Y), które jest przeznaczone do bezpośredniego podłączenia węża od górnej osłony piły stołowej za pomocą węża SPIRO. Takie rozwiązanie pozwala na jednoczesne i wysoce efektywne odsysanie urobku zarówno z głównego króćca maszyny, jak i znad obszaru cięcia.
Dzięki zastosowaniu silnych magnesów neodymowych, złącze gwarantuje natychmiastowe, stabilne i szczelne połączenie z systemem odciągowym. Umożliwia to efektywniejsze zarządzanie systemem odciągu w warsztacie, eliminując potrzebę stosowania dodatkowych trójników i adapterów oraz redukując czas potrzebny na przezbrajanie maszyn.
Standardowy port magnetyczny został tu rozbudowany o dodatkowe przyłącze (rozdzielacz Y), które jest przeznaczone do bezpośredniego podłączenia węża od górnej osłony piły stołowej. Taka konstrukcja sprawia, że całkowita wysokość złącza jest większa niż w przypadku klasycznego portu magnetycznego, aby zapewnić optymalny przepływ i zintegrować boczne wyjście.
Ta wersja złączy została zaprojektowana z myślą o standardowych warsztatach i pracowniach, umożliwiając podłączenie większości popularnych maszyn do systemu odciągu. Wersja MINI sprawdzi się w przypadku mniejszych średnic i kompaktowych stanowisk roboczych, natomiast seria MAX jest rekomendowana do zastosowań przemysłowych, gdzie stosuje się duże przekroje – od 150 mm wzwyż.
- Konfiguracje połączeń:
Do poprawnego działania systemu wymagane są co najmniej dwa złącza magnetyczne. Przykłady zastosowania:
SPIRO – SPIRO (dwa końce tego samego węża)
SPIRO – PANEL (np. pierścień montażowy w maszynie)
PORT – SPIRO (zmienne źródła odciągu)
Z uwagi na różnorodność systemów odpylania, produkt sprzedawany jest pojedynczo, co pozwala klientom elastycznie dopasować zamówienie do swoich potrzeb
Zapewniamy możliwość personalizacji – wykonujemy złącza w innych średnicach.
To złącze pasuje wyłącznie do wersji STANDARD. Nie jest kompatybilne z wersjami MINI ani MAX dostępnymi w innych naszych ofertach.
Schemat numeracji: (MS-PORT-100-y50) – TYP – ŚREDNICA GŁÓWNA- Średnica boczna
Jednostka sprzedaży: 1 sztuka (produkt sprzedawany pojedynczo).
MOŻEMY WYKONAĆ ZŁĄCZA O INNYCH WYMIARACH.
Wyświetl ten post na Instagramie
Materiały, których używamy
PETG
Odporny na uderzenia i wilgoć, nie pęka jak PLA. Standard dla złączy i adapterów pracujących w warsztacie.
PET-CF
PETG z włóknem węglowym. Wyraźnie sztywniejszy i wymiarowo stabilny — tam, gdzie element nie może się ugiąć.
ASA
Odporny na UV i temperaturę. Nie żółknie i nie kruszy się na zewnątrz, więc idzie tam, gdzie ABS by odpadł.
PA / Nylon
Wytrzymały i ślizgowy. Do części, które się o siebie ocierają — prowadnic, zatrzasków, gwintów.
TPU
Elastomer. Uszczelki, tuleje i zatrzaski, które mają się wielokrotnie odkształcać i wracać do kształtu.
Czego nie używamy
Bo dbanie o jakość to też wiedzieć, kiedy powiedzieć „nie”. Nie wkładamy do produktu niczego, co ma tylko obniżyć koszt albo skrócić czas druku.
Filamenty no-name bez karty materiałowejPLA w elementach technicznychMagnesy bez atestuKlej na gorąco jako mocowanieWypełnienie 5% „na oko”Ścianka 0,8 mm w części nośnejBarwniki niecertyfikowaneABS drukowany bez wyciąguŚruby do drewna wkręcane w plastikPodpory zdzierane na siłęNieoszlifowane krawędzieRecykl nieznanego pochodzeniaModele z darmowych bibliotekNadruk zamiast geometriiFolia bąbelkowa w paczceStyropianowe wypełniaczeWysyłka bez kontroli sztukiTolerancje „jakoś wejdzie”Druk z wilgotnego filamentuWarstwa 0,3 mm na powierzchni widocznej
Szczegóły produktu
4 sekcjeJak działa
Standard to najszerszy rozmiar systemu i najczęściej wybierany: węże SPIRO od 50 do 150 mm, porty maszynowe od 61 do 145 mm. Tym zakresem obsługujesz stolarnię, CNC i instalację rozprowadzoną rurą PVC.
Zasada jest ta sama co w mniejszych rozmiarach: PORT zostaje na maszynie, SPIRO na wężu, a magnesy neodymowe centrują i uszczelniają połączenie przy każdym złożeniu. Przy tej średnicy przepływ jest już na tyle duży, że samo centrowanie ma realne znaczenie — źle trafione połączenie gubi ciąg.
W tym rozmiarze jest też wersja FLEX z elastyczną tuleją montażową, do króćców, które nie mają równego, okrągłego przekroju.
Jak używać
- Zmierz króciec maszyny i dobierz PORT z zakresu 61–145 mm.
- Zmierz średnicę zewnętrzną węża SPIRO i dobierz człon z zakresu 50–150 mm.
- Jeśli króciec nie jest równy albo ma nietypowy kształt, weź wersję FLEX z elastyczną tuleją.
- PORT osadź na maszynie, SPIRO na wężu i zabezpiecz obejmą dwukierunkową.
- Łącz przez złożenie członów — magnesy ustawią je współosiowo.
- Nieużywane porty zamykaj zaślepką, żeby nie tracić ciągu w instalacji.
Z czego jest
PETG, druk przyrostowy FDM. Materiał odporny na uderzenia, temperaturę, chemię i UV — dobrany pod warunki warsztatu, nie pod cenę wydruku.
Magnesy neodymowe osadzone w korpusie. Produkcja w Krakowie, części zamienne i akcesoria systemu dostępne osobno.
Specyfikacja
- Wąż SPIRO: Ø50–150 mm · Port maszynowy: 61–145 mm
- Rodzaje członów: PORT, SPIRO, FLEX (elastyczna tuleja), zaślepka, zasuwa z pierścieniem, baza magnetyczna, panel montażowy
- Materiał: PETG (FDM)
- Zastosowanie: maszyny stolarskie, CNC, instalacje z rury PVC i węża spiralnego
- Gotowe rozwiązania dla: DeWalt DWE7492, DeWalt 733, Triton TSPL152
| Średnica przyłącza |
118 mm, 80 mm, 90 mm, 98 mm, 140 mm, 100 mm, 110 mm, 120 mm |
|---|---|
| Średnica rozdzielacza - skos |
40mm, 50mm, 60mm, 63mm |
