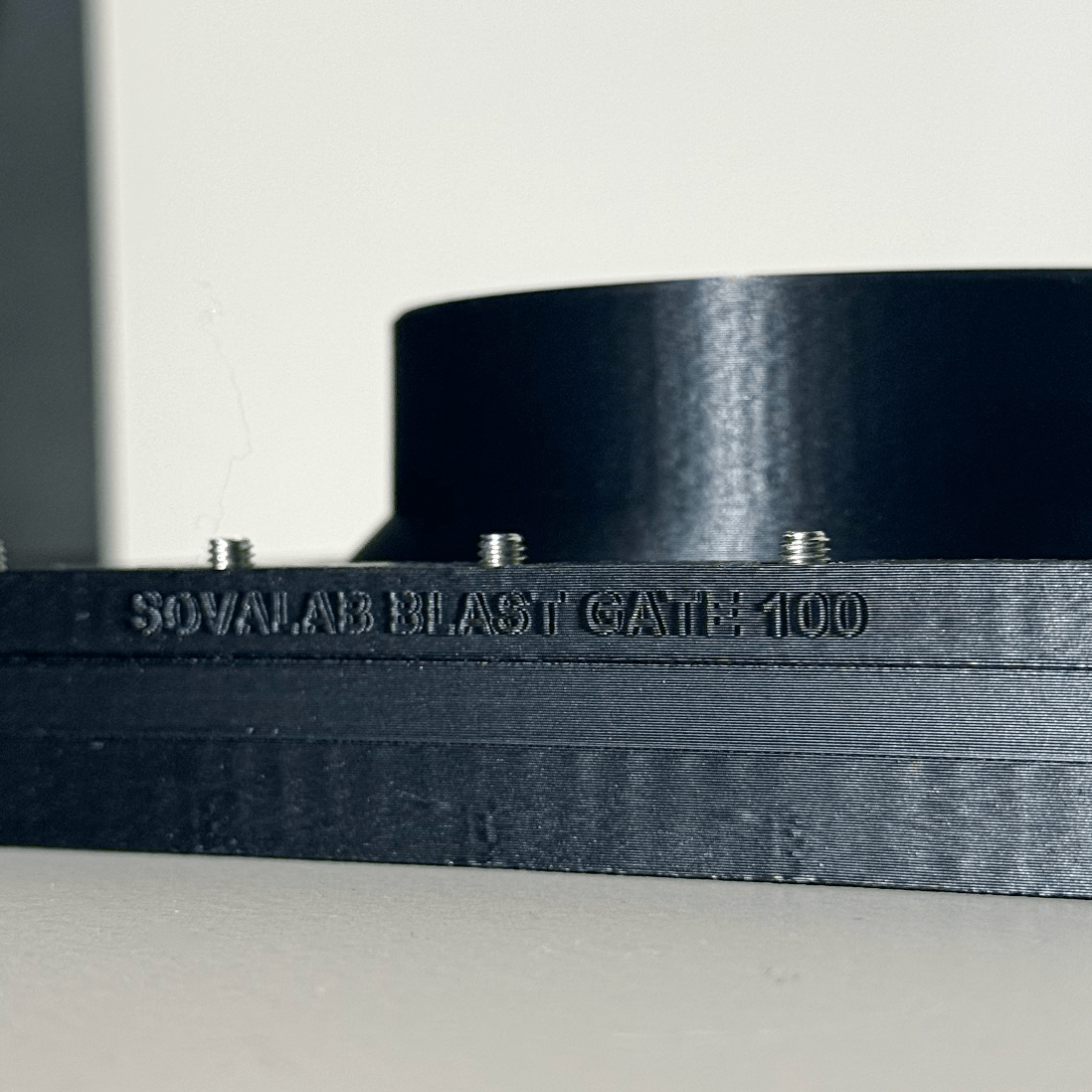

Zasuwa magnetyczna do złączy magnetycznych MAGSNAP STANDARD (Blast Gate)

Natychmiastowa kontrola przepływu powietrza w systemach odpylania. Zasuwa zbudowana dwustronnie:

Strona A – króciec do nasunięcia węża SPIRO lub rury PVC,
Strona B – baza magnetyczna do podłączenia złącza MAGSNAP STANDARD.

Bez opasek, bez narzędzi, bez wysiłku. Szybki dostęp serwisowy – dzięki złączu MAGSNAP wypniesz zasuwę w sekundę, aby wyczyścić kanał lub skontrolować mechanizm.

Najważniejsze zalety

2 w 1: króciec + baza MAGSNAP – błyskawiczne wpięcie zasuwy w istniejącą linię.
Błyskawiczne odcinanie gałęzi – maksymalizujesz ssanie na aktywnym stanowisku.
Gładki, pełny przelot (anti-clogging) – mniejsze ryzyko odkładania się wiórów i pyłu.
Serwis w kilka sekund – „odepnij–wyczyść–wepnij”, bez rozkręcania obejm.
Modułowość systemu – spójna praca z szybkozłączami MAGSNAP

Zastosowanie

Rozgałęzione instalacje odciągu: piła stołowa, grubościówka, frezarka, szlifierka, CNC.
Stałe linie SPIRO oraz mobilne przepinki węży.
Sekcjonowanie długich tras w celu utrzymania wysokiego przepływu.

Budowa „dwustronna”

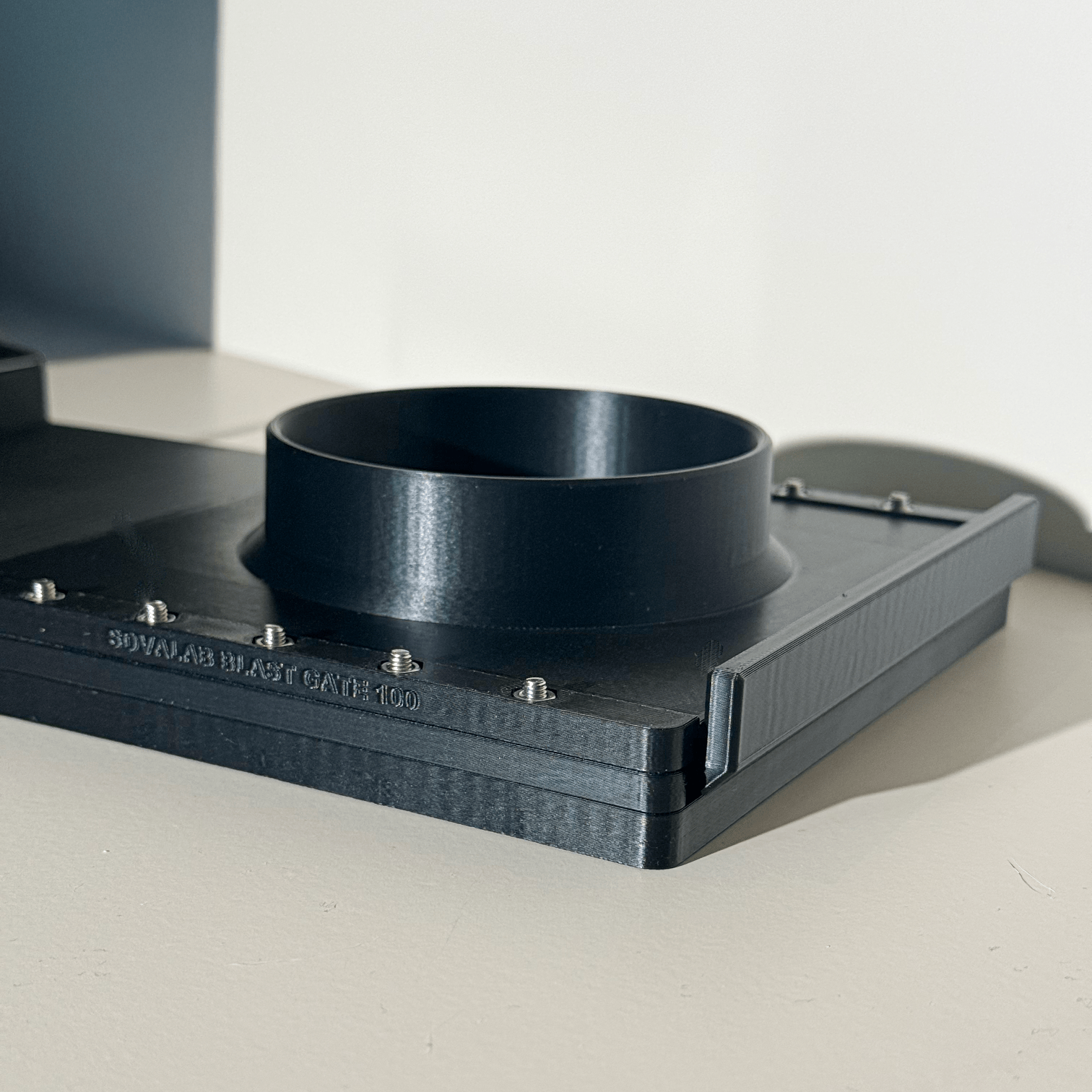

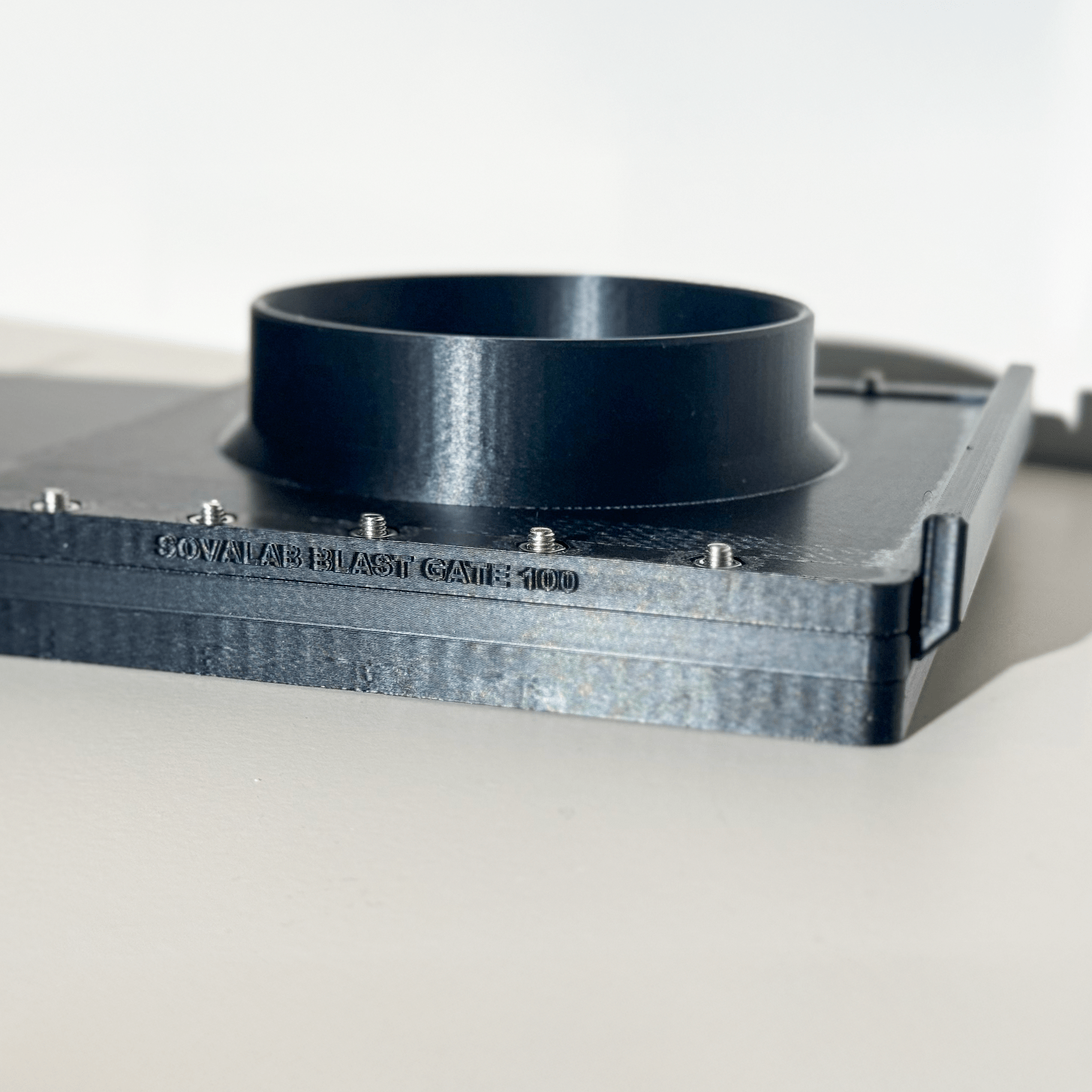

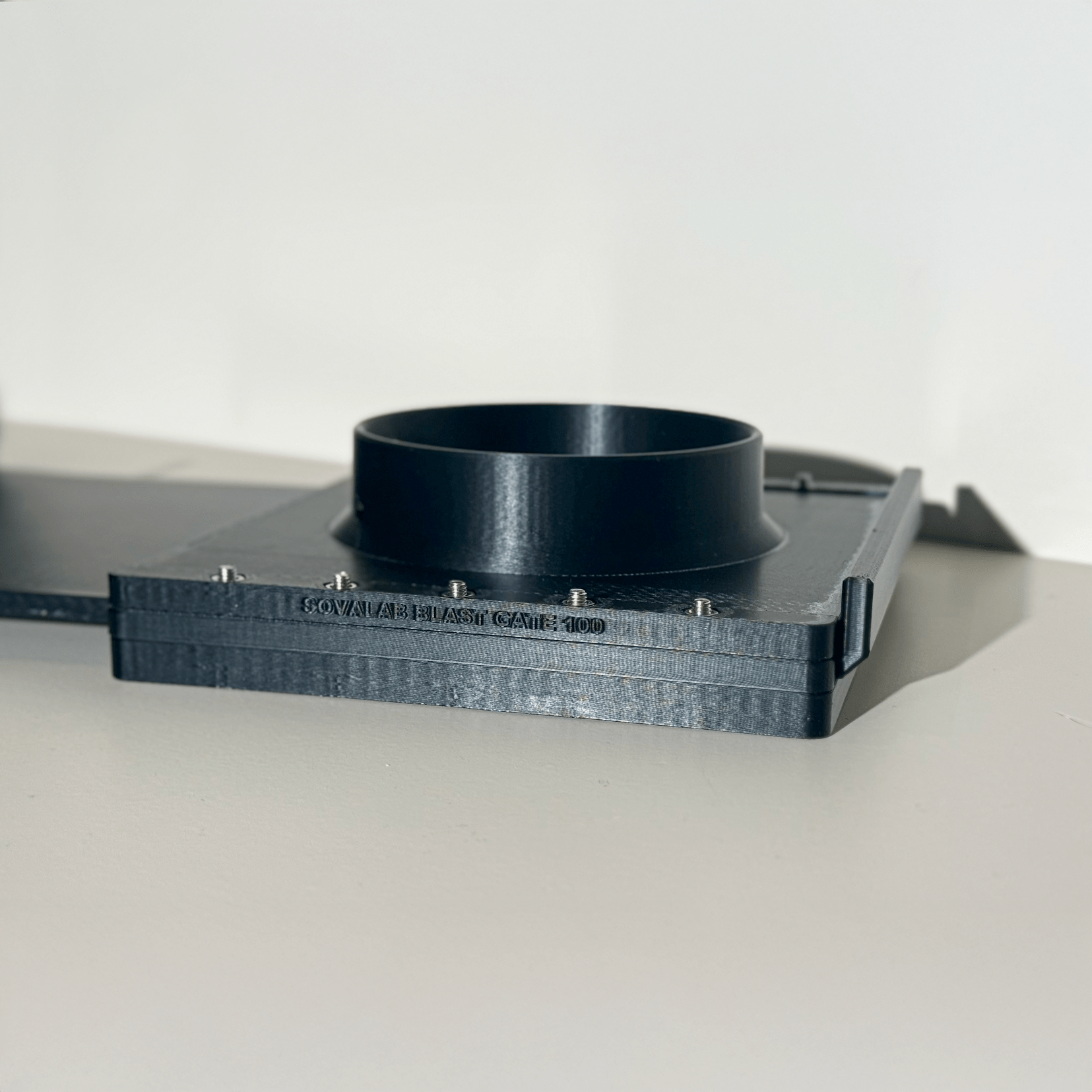

Strona A (króciec): nasuwany w wąż SPIRO lub w rurę PVC.
- Dobór po OD króćca na zasuwie (zewnętrzna średnica; patrz „Uwaga wymiarowa”).

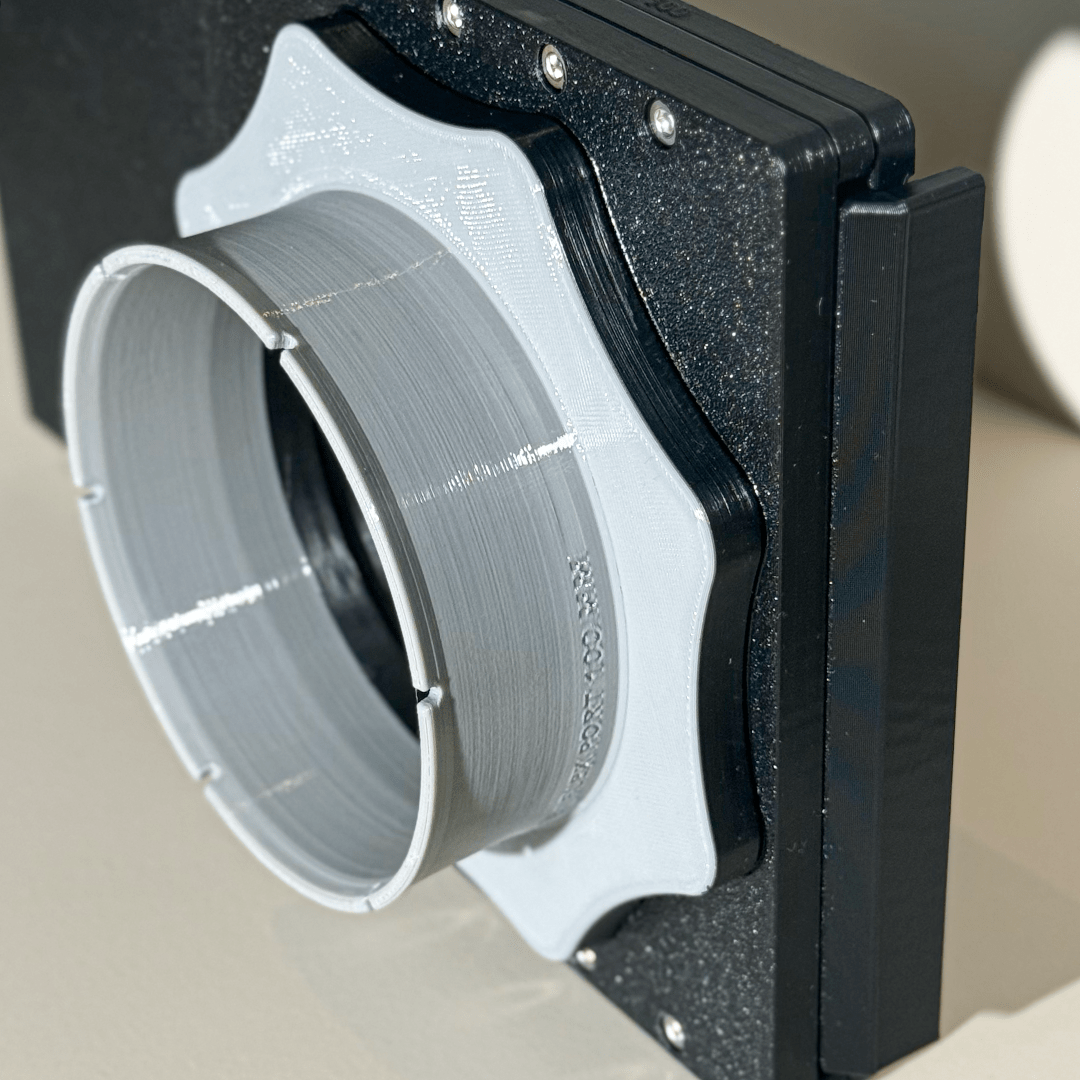

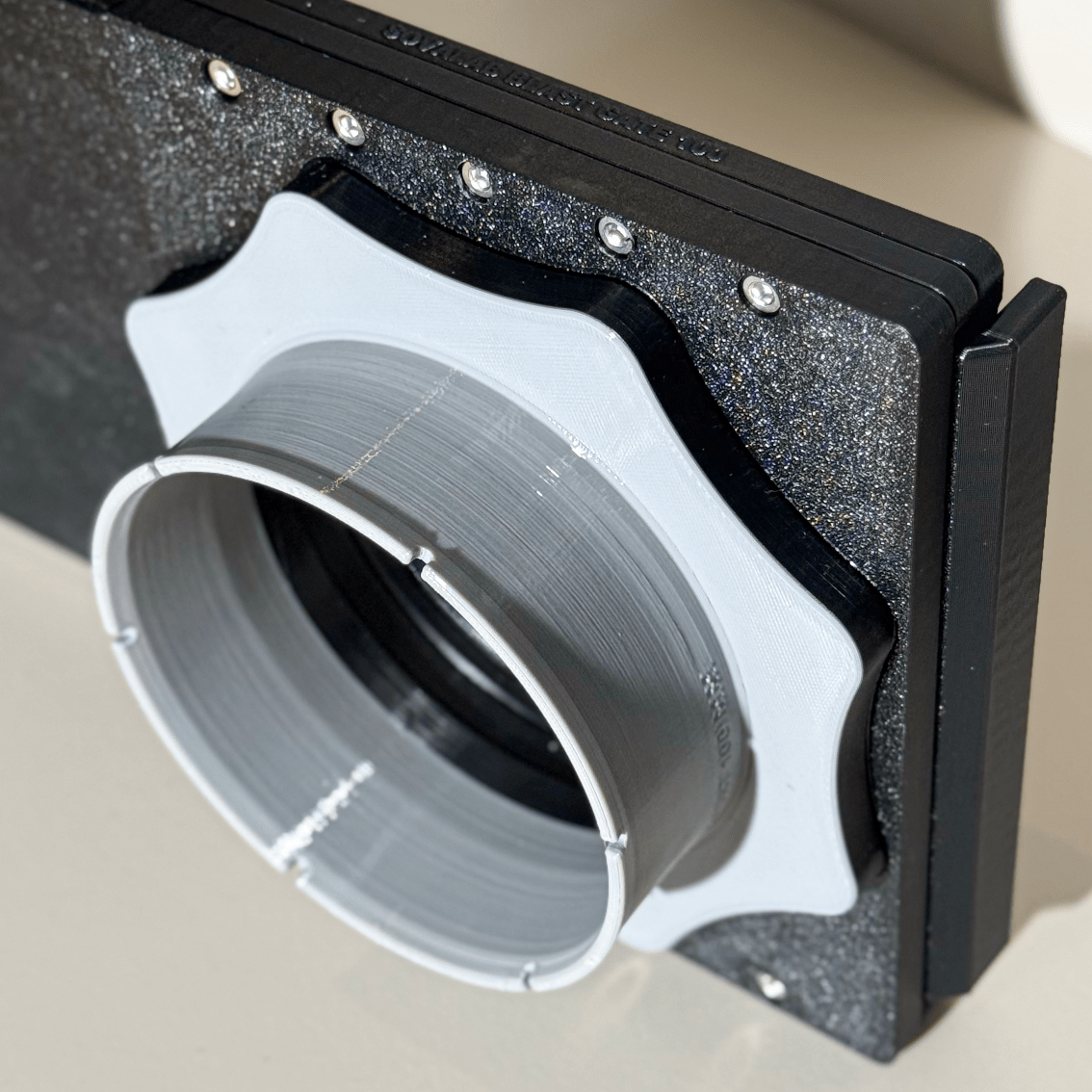

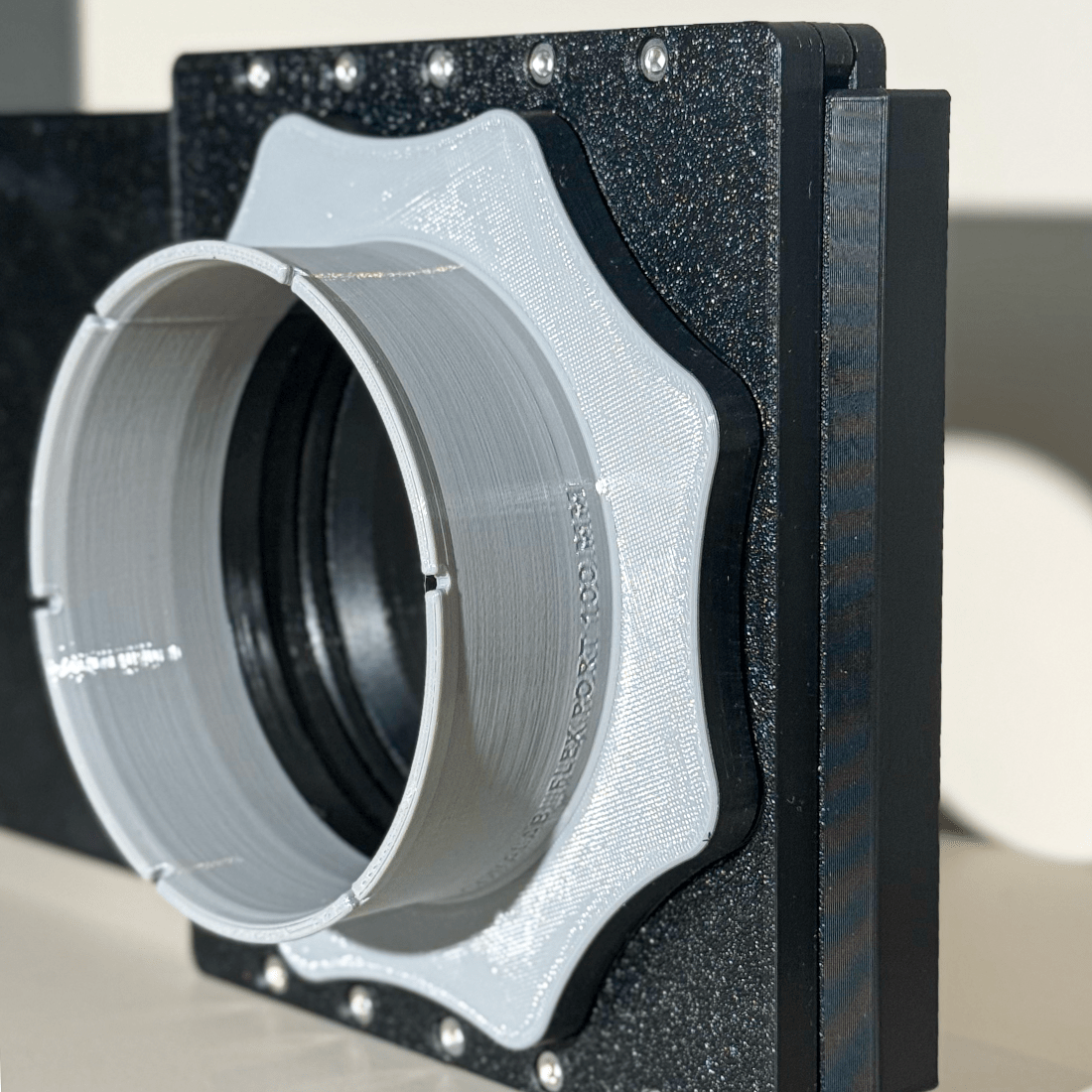

Strona B (baza magnetyczna): wpięcie złącza MAGSNAP STANDARD.
Mechanizm: gładki suwak o pełnym przelocie.

Kompatybilność

System: MAGSNAP STANDARD
Węże: SPIRO, rury PVC o odpowiednio dobranej średnicy.

Specyfikacja techniczna

Typ: Zasuwa / Blast Gate
Mechanizm: gładki suwak (pełny przelot)
Magnesy: neodymowe (baza MAGSNAP)
Materiał korpusu: tworzywo odporne na uderzenia (np. PETG)

Montaż i użytkowanie

Nasunąć wąż/rurę na króciec (Strona A) – zabezpieczyć zgodnie z praktyką warsztatową.
Podłączyć złącze MAGSNAP do bazy magnetycznej (Strona B).
Otwierać wyłącznie gałąź aktywnej maszyny; pozostałe trzymać zamknięte dla lepszego podciśnienia.
Do czyszczenia/inspekcji – odepnij zasuwę od MAGSNAP, usuń nagromadzenia, wepnij ponownie.

Uwaga wymiarowa (bardzo ważne)

Dobieramy po OD (outer diameter) króćca NA ZASUWIE – DOTYCZY ZEWNĘTRZNEJ ŚREDNICY NA ZASUWIE!
Przykład: wariant Ø100 = zewnętrzna średnica króćca zasuwy ~100 mm i pasuje do węży i rur Ø100.

Konserwacja i bezpieczeństwo

Okresowo czyść gniazdo i krawędź suwaka, by zachować płynność pracy.
W instalacjach podatnych na ładunki elektrostatyczne zachowaj ciągłość uziemienia.
Nie stosować do gorących wiórów/iskier (np. po cięciu metali).

Materiały, których używamy

PLA

Biodegradowalny, z surowców roślinnych. Sztywny i stabilny wymiarowo — do wszystkiego, co nie grzeje się i nie leży na słońcu.

BiodegradowalnyDekoracje

PETG

Odporny na uderzenia i wilgoć, nie pęka jak PLA. Standard dla złączy i adapterów pracujących w warsztacie.

UdarnośćWarsztat

PET-CF

PETG z włóknem węglowym. Wyraźnie sztywniejszy i wymiarowo stabilny — tam, gdzie element nie może się ugiąć.

SztywnośćPrecyzja

ASA

Odporny na UV i temperaturę. Nie żółknie i nie kruszy się na zewnątrz, więc idzie tam, gdzie ABS by odpadł.

Odporność UVNa zewnątrz

PA / Nylon

Wytrzymały i ślizgowy. Do części, które się o siebie ocierają — prowadnic, zatrzasków, gwintów.

Odporność na ścieranieRuchome części

TPU

Elastomer. Uszczelki, tuleje i zatrzaski, które mają się wielokrotnie odkształcać i wracać do kształtu.

ElastycznośćUszczelnienia

Czego nie używamy

Bo dbanie o jakość to też wiedzieć, kiedy powiedzieć „nie”. Nie wkładamy do produktu niczego, co ma tylko obniżyć koszt albo skrócić czas druku.

Filamenty no-name bez karty materiałowejPLA w elementach technicznychMagnesy bez atestuKlej na gorąco jako mocowanieWypełnienie 5% „na oko”Ścianka 0,8 mm w części nośnejBarwniki niecertyfikowaneABS drukowany bez wyciąguŚruby do drewna wkręcane w plastikPodpory zdzierane na siłęNieoszlifowane krawędzieRecykl nieznanego pochodzeniaModele z darmowych bibliotekNadruk zamiast geometriiFolia bąbelkowa w paczceStyropianowe wypełniaczeWysyłka bez kontroli sztukiTolerancje „jakoś wejdzie”Druk z wilgotnego filamentuWarstwa 0,3 mm na powierzchni widocznej

Szczegóły produktu

4 sekcje

Jak działa

Standard to najszerszy rozmiar systemu i najczęściej wybierany: węże SPIRO od 50 do 150 mm, porty maszynowe od 61 do 145 mm. Tym zakresem obsługujesz stolarnię, CNC i instalację rozprowadzoną rurą PVC.

Zasada jest ta sama co w mniejszych rozmiarach: PORT zostaje na maszynie, SPIRO na wężu, a magnesy neodymowe centrują i uszczelniają połączenie przy każdym złożeniu. Przy tej średnicy przepływ jest już na tyle duży, że samo centrowanie ma realne znaczenie — źle trafione połączenie gubi ciąg.

W tym rozmiarze jest też wersja FLEX z elastyczną tuleją montażową, do króćców, które nie mają równego, okrągłego przekroju.

Jak używać

Zmierz króciec maszyny i dobierz PORT z zakresu 61–145 mm.
Zmierz średnicę zewnętrzną węża SPIRO i dobierz człon z zakresu 50–150 mm.
Jeśli króciec nie jest równy albo ma nietypowy kształt, weź wersję FLEX z elastyczną tuleją.
PORT osadź na maszynie, SPIRO na wężu i zabezpiecz obejmą dwukierunkową.
Łącz przez złożenie członów — magnesy ustawią je współosiowo.
Nieużywane porty zamykaj zaślepką, żeby nie tracić ciągu w instalacji.

Z czego jest

PETG, druk przyrostowy FDM. Materiał odporny na uderzenia, temperaturę, chemię i UV — dobrany pod warunki warsztatu, nie pod cenę wydruku.

Magnesy neodymowe osadzone w korpusie. Produkcja w Krakowie, części zamienne i akcesoria systemu dostępne osobno.

Specyfikacja

Wąż SPIRO: Ø50–150 mm · Port maszynowy: 61–145 mm
Rodzaje członów: PORT, SPIRO, FLEX (elastyczna tuleja), zaślepka, zasuwa z pierścieniem, baza magnetyczna, panel montażowy
Materiał: PETG (FDM)
Zastosowanie: maszyny stolarskie, CNC, instalacje z rury PVC i węża spiralnego
Gotowe rozwiązania dla: DeWalt DWE7492, DeWalt 733, Triton TSPL152

Średnica przyłącza	118 mm, 145 mm, 50mm, 60 mm, 80 mm, 90 mm, 98 mm, 125 mm, 130 mm, 135 mm, 140 mm, 63 mm, 66 mm, 70 mm, 75 mm, 100 mm, 110 mm, 120 mm
